Czy można stwierdzić rodzaj materiału, który wykryliśmy georadarem?

To pytanie myślę pojawia się bardzo często u osób nie wtajemniczonych i mających pierwszy raz styczność z georadarem. Odpowiedź na to pytanie – pośrednio tak.

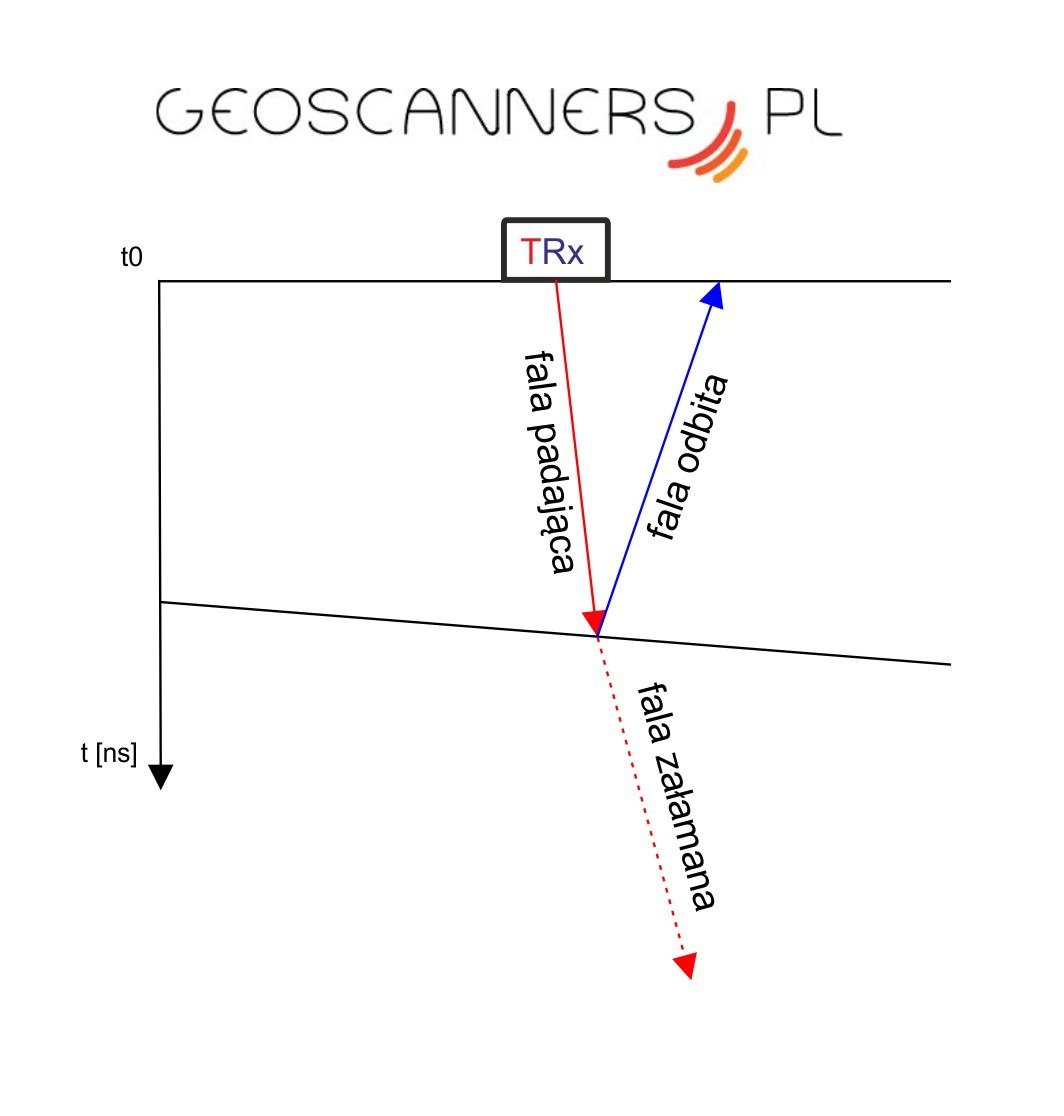

Na początku należy przypomnieć trochę teorii propagacji fali elektromagnetycznej. Fala emitowana przez georadar propaguje w badanym ośrodku, ulegając tłumieniu, dyspersji, refrakcji, dyfrakcji i refleksji. W przypadku zjawiska refleksji fala propagując natrafia na obiekt i część energii zostaje odbita i powraca na powierzchnię do odbiornika czyli anteny odbiorczej.

Warunkiem koniecznym aby nastąpiło odbicie fali od danego obiektu jest  różnica przenikalności elektrycznej dwóch ośrodków ε1≠ε2. Różna przenikalność elektryczną ε1 i ε2 powoduje, że współczynnik odbicia który obliczamy ze wzoru ρ=∣√ε1−√ε2 / √ε1+√ε2∣ będzie dodatni lub ujemny. Łatwo zauważyć, że przy odbiciu fali od ośrodka o  wyższej przenikalności elektrycznej niż ośrodek w którym propaguje fala georadarowa powstanie współczynnik odbicia dodatni w przeciwnym przypadku ujemny.

ρ=∣√εr1−√εr2
√εr1+√εr2∣
1⩾ρ⩾0
ρ>0.01
εr1=εr2 No Reflection
εr1≠εr2Good Reflection
The concept of reflectivity of the target.
εr2
εr1
Geoscanners AB
